防爆梅花扳手的模鍛工藝二：

       接上篇。3.5 模具型槽的設計
       防爆梅花扳手泊頭專業生產制造廠家。它銷往全國各大城市地區，深受用戶地好評。模具型槽是鍛件時 后成形的型槽，它是按熱鍛件圖制造和檢驗的。
 開式模鍛時，梅花扳手兩頭的型槽沿分模面設置小毛邊槽，而桿部體積能正確計算及容易成形，故不設毛槽。
 鍛件在模具型槽里鍛好冷卻到室溫時，其尺寸要縮小，所以熱鍛件圖要按鍛件圖（冷）放大一個收縮量。

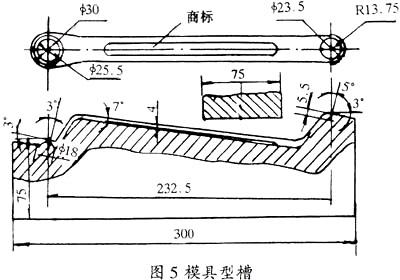

 對梅花扳手鋼鍛件的收縮率一般取1.2%。模具型槽 的主要尺寸見圖5。
當傾斜角α=7o時，錯移力未完全平衡，故設置了外加平衡鎖塊，見圖3所示。
3.6 模鍛力的計算
模鍛所需的壓力可按下式計算：
P=K(2+0.1(Fsqrt(F))/V)σb.F
式中P--模鍛力，N
K--系數，當開式模鍛時取K=3.5
F--鍛件投影面積，mm2,根據計算為4200mm2
V--鍛件體積，mm3,根據計算為35500mm3
σb--模鍛終了時的金屬?gòu)?qiáng)度極限，MPa,按45號鋼選用60MPa
計算后得 P=2500kN
故選用3000kN摩擦壓力機進行生產,模鍛時坯料溫度為900～950oC。
4輥鍛制坯工藝
4.1選擇原毛坯尺寸
輥鍛過程中，毛坯每一道變形時，除了少量金屬展寬外，大部分金屬都沿鍛件軸線被延伸，使毛坯模截面不斷減小。
 因此，選擇原毛坯截面尺寸，可按下式確定原毛坯的截面積：
Fo=K.Fmax
式中Fo--原毛坯截面積，mm2
Fmax-- 鍛件 大截面積，mm2
K--截面增大系數，取K=1.1～2.0
原毛坯長度尺寸可根據梅花扳手鍛件圖來進行計算的。
 經計算并按鋼材標準規格， 后選定的實際原毛坯尺寸為φ18×140mm。
4.2確定輥鍛道次
選擇輥鍛道次對保證輥鍛件的成形及提高生產率有很大的影響。
 如果選擇道次過多，則將增加輥鍛模具的數量，同時延長操作時間，使生產率降低。
 反之，如果輥鍛道次過少，則將使金屬分配不全理或使金屬變形加劇，影響繼續輥道次的主要依據是金屬延伸量的大小及制作成形的難易程度，可按下式初步確定輥鍛道次N：
N=lgλ/1gλ平
總延伸系數λ等于原毛坯橫截面積Fo與輥鍛后鍛件的 小截面積Fmin之比，即λ=Fo/Fmin=254.34/121.5=2.09.
平均延伸系數λ平一般為1.5～2.5.
根據輥鍛道次的計算及梅花扳手坯料工藝的分析，代入上式得N=1g2.09/1g2=1.06,輥鍛道次選為N=1。
4.3 設計輥鍛后制坯的形狀及尺寸

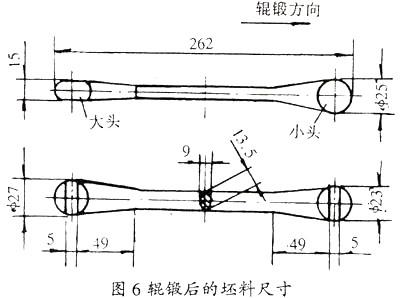

輥鍛制坯的形狀應根據計算毛坯直徑圖的數據來進行設計，其形狀及尺寸見圖6所示。
4.4 確定輥鍛模具型槽尺寸，根據生產中實際數據，其前滑量S=2%～3%,取S=2.5%計算：
①模具型槽的總長度 L=L坯/1+S=262/102.5×100≈255mm
②大小頭尺寸：按鍛件和毛邊的體積定出φ27×15和φ23×25的扁球體，但兩頭都留有5mm伸縮量，以利充滿模鍛型槽。
③桿部截面為橢圓形，其體積取決于鍛件桿部體積，因模鍛時桿部不再溢出毛邊。其它尺寸則參照鍛件尺寸確定，參見圖2。
④毛邊：在兩鍛輥中間留有1.25mm的間隙。毛邊自然形成。

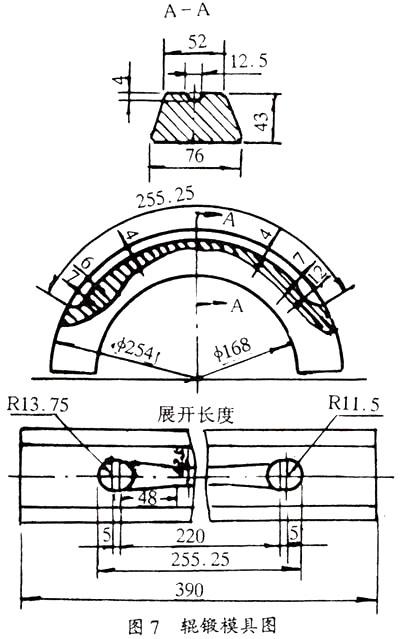

由上可得輥鍛模型的形狀及尺寸，見圖7所示。
5切邊、沖孔及沖十二角
梅花扳手模鍛后，還需進行切邊、沖孔及沖十二角。
 這些工藝所用的沖模均為一般熱沖模結構，在標準壓力機上進行沖壓，故不再作工藝分析。
6模具材料
鍛壓模和輥鍛模在工作時都承受著較大的壓力，另一方面又在反復受熱和冷卻的條件下工作，通常模具受熱的溫度可達350～500oC。
 因此，模具內部在交變應力的作用下，極易形成熱疲勞裂紋。
 為保證模具的使用壽命，鍛壓模和輥鍛均選用3Cr2W8合金模具鋼。
 由于鍛壓模需要量較大，可采用冷壓方法制造。
鍛壓模和輥鍛模的熱處理工藝，經淬火及回火后的硬度為HRC48～51。
7 結論
在梅花扳手一具零件生產中，采用輥鍛技術和小毛邊模鍛組成先進的成形工藝，在技術上和經濟上有了明顯的提高，即簡化了生產工序，提高了產品質量及合格率，又減少了基本設備投資，降低了產品成本。
